絕緣油介電強度測試儀怎么使用

返回打印來源：儀天成電力時間：2018/08/29 閱讀：次

絕緣油介電強度測試儀怎么使用呢？絕緣油介電強度測試儀主要用來進行變壓器內絕緣油的絕緣耐壓屬性的，是判斷絕緣油絕緣性能好壞非常直接的方式，但是此設備試驗的過程中，有一定的復雜程度，因此很多電力工作者在初次使用過程中，很難掌握要領，本文就以YTC3601絕緣油介電強度測試儀為例，來給大家簡單介紹絕緣油介電強度測試儀怎么使用。

使用絕緣油介電強度測試儀進行試驗時，需要按照如下流程進行操作：

1 將儀器可靠接地

2 斷電狀態下，將磁振子置于驗油杯中

3 試油必須在不破壞原有貯裝密封的狀態下，于試驗室內放置一段時間，待油溫和室溫相近后方可揭蓋試驗。在揭蓋前，將試油輕輕搖蕩，使內部雜質均勻，但不得產生氣泡，在試驗前，用試油將油杯洗滌2-3次。

4 斷電狀態下，將測試樣油裝入油杯試油注入油杯時，應徐徐沿油杯內壁流下，以減少氣泡，在操作中，不允許用手觸及電極、油杯內部和試油。試油盛滿后必須靜置10-15分鐘，方可開始升壓試驗。

5 斷電狀態下，罩上電極罩，蓋好高壓倉

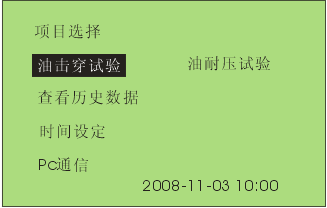

6 合上電源開關，儀器出現歡迎界面后，自動轉入主界面如圖2.1所示。

7 通過旋轉鼠標可以選擇進行擊穿試驗，耐壓試驗，查看歷史數據，時間設定和PC通信等操作項目。

擊穿試驗：

進入擊穿試驗后，儀器顯示如圖2.2所示界面，擊穿試驗的操作方法為：

1 進行試驗參數設置，設置的項目包括，油標號，初始靜置時間，試驗次數，靜置時間和攪拌時間，初始靜置時間的范圍是0秒-9分59秒，靜置時間的設置范圍是0秒-9分59秒，攪拌時間的設置范圍是0秒-59秒。

2 選擇開始試驗，進入圖2.3所示畫面，點擊運行后儀器按照先升壓至擊穿，攪拌，靜置，再升壓至擊穿的順序循環進行，直至達到設定的試驗次數為止，蜂鳴器鳴叫，試驗停止。

3 擊穿試驗完成后，儀器的顯示畫面如圖2.4所示，顯示的試驗結果包括的擊穿電壓，擊穿電壓平均值和試驗參數設置

4 操作人員還可以根據需要將試驗結果保存和打印。

試驗過程中，如果高壓倉被打開，儀器會自動報警，提示用戶高壓倉已被打開，同時在試驗的過程中，嚴禁打開高壓倉，因為此設備是高壓電器設備，使用過程中有一定的危險，因此需要格外注意人身安全。

湖北儀天成電力設備有限公司

2018年8月29日
