便攜式電能質量分析儀的功能特點以及注意事項簡要解析

返回打印來源：儀天成電力時間：2018/09/21 閱讀：次

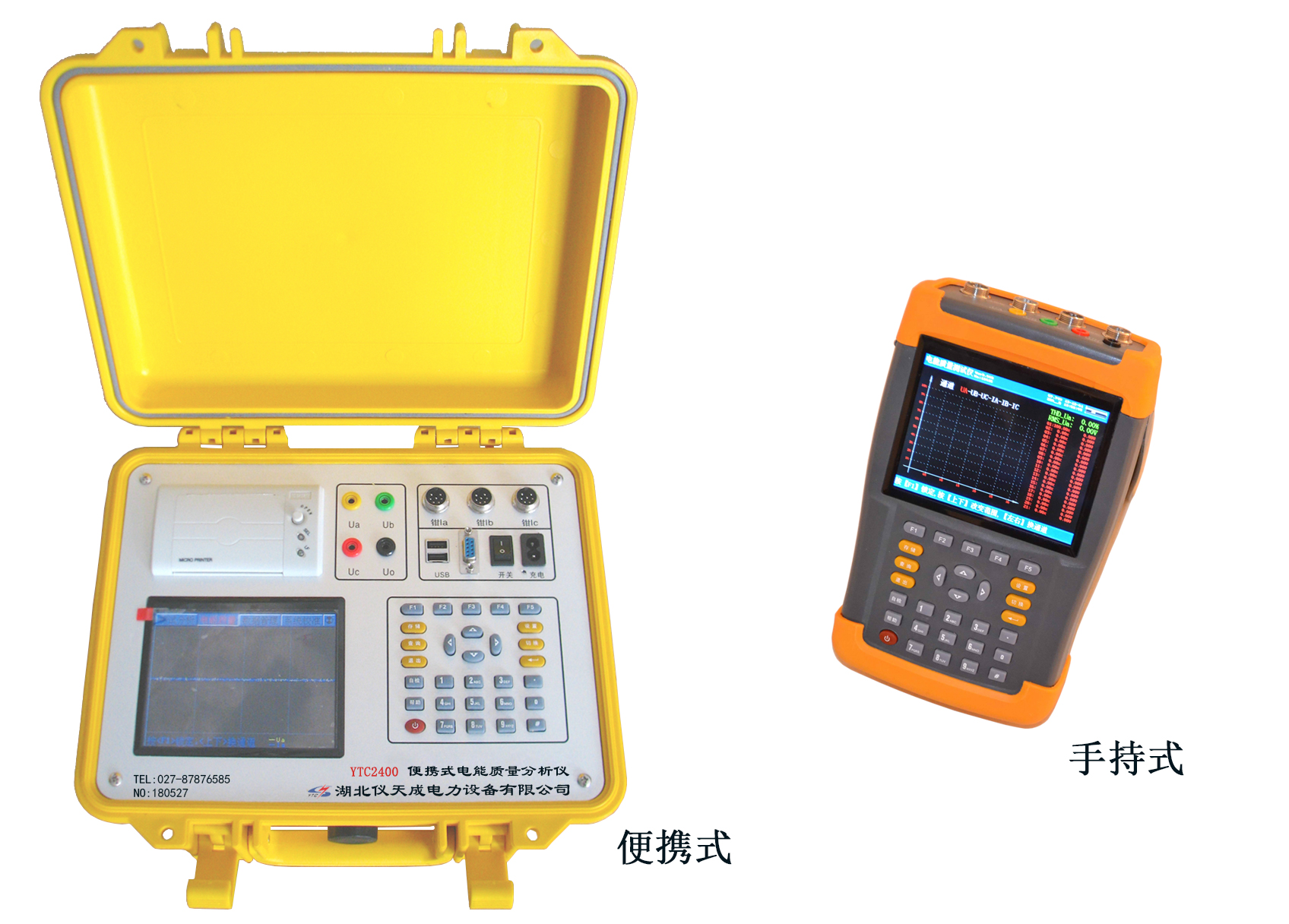

便攜式電能質量分析儀，是一種對電能的質量進行檢測的便攜式儀器，用于監測、記錄電能質量數據的在線式電能質量監測儀和隨時攜帶便于現場作業，是電力工作者的好助手。儀天成·電力設備有限公司推出一款YTC2400電能質量分析儀，測量分析公用電網供到用戶端的交流電能質量，其測量分析：頻率偏差、電壓偏差、電壓波動、閃變、三相電壓允許不平衡度和電網諧波。采用大屏幕進口彩色液晶作為顯示器，中文操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好。本文就此儀器的功能以及注意事項做以下介紹。

功能特點：

1、儀器是專門用于檢測電網中發生波形畸變、諧波含量、電壓波動與閃變和三相不平衡等電能質量問題的高精度測試儀器；同時還具備電參量測試、矢量分析的功能。

2、可精確測量電壓、電流、有功功率、無功功率、相角、功率因數、頻率等多種電參量。

3、可顯示被測電壓和電流的矢量圖，用戶可以通過分析矢量圖得出計量設備接線的正確與否。

4、電流可采用鉗形互感器和直接接入兩種方式進行測量。當采用鉗形電流互感器測量時操作人員無須斷開電流回路，就可以方便、安全的進行測量；當需要對數值進行更高精度的測量時，可采取直接接線的方式，能最大程度的保證測試數據的準確度。

5、可測量分析公用電網供到用戶端的交流電能質量，其測量分析：頻率偏差、電壓偏差、電壓波動、閃變、三相電壓允許不平衡度和電網諧波。

6、可顯示單相電壓、電流波形并可同時顯示三相電壓、電流波形。

7、所有測試界面具備屏幕鎖定功能，以方便用戶讀數和分析數據。

8、負荷波動監視：測量分析各種用電設備在不同運行狀態下對公用電網電能質量造成的波動。定時記錄和存儲電壓、電流、有功功率、無功功率、視在功率、頻率、相位等電力參數的變化趨勢。

9、電力設備調整及運行過程動態監視，幫助用戶解決電力設備調整及投運過程中出現的問題。

10、能夠測試分析電力系統中無功補償及濾波裝置動態參數并對其功能和技術指標作出定量評價

11、可設置不同的存儲間隔時間，按設置的時間間隔連續存儲數據；

12、內置大容量數據存儲器，按1分鐘的時間間隔可連續存儲18個月以上，能滿足長期監測試驗點的需要。

13、儀器具備USB接口，可方便的將數據直接拷貝到后臺管理計算機。

14、與功能強大的數據管理軟件配合，可將實時采樣數據直接上傳到后臺管理計算機，在后臺進行更全面、更迅速的處理。

15、具備萬年歷、時鐘功能，實時顯示日期及時間。可在現場檢測的同時保存測試數據和結果，并通過串口上傳至計算機，通過后臺管理軟件（選配件）實現數據微機化管理，具備強大的報表功能。

16、采用大屏幕進口彩色液晶作為顯示器，中文操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好。

17、5分鐘無操作液晶顯示自動關閉，以便最大程度的延長電池工作時間。

18、導電硅膠按鍵，手感好、壽命長、設計合理、操作方便。

19、內置大容量、高性能鋰離子充電電池，充滿電連續工作6小時以上。

20、體積小、重量輕，便于攜帶，既可用于現場測量使用，也可用做實驗室的標準計量設備。

注意事項：

1、要在測試前插好電流測試鉗，嚴禁先夾被測信號后插入電流鉗插座，這相當于電流測試鉗二次開路，容易產生開路高壓，損壞儀器。測試完成后要先摘下所有電流測試鉗再拔下與主機相連的插頭。

2、測試鉗為保證各通道精度，應一一對應，要把各電流鉗正確插入唯一與之對應的插座。交換不同輸入插座，會降低了測試精度，但交叉后一般測試精度也不會超出在±2%。

3、接入電壓信號時測試線一定要先接到儀器的電壓端子，然后再接到被測設備的電壓端子；測試完成后一定要先摘下被測設備的電壓接頭，然后再拆除儀器側的電壓線。（此條尤為重要，反之可能引起大事故）
