互感器綜合特性測試儀CT測試功能菜單介紹

返回打印來源：儀天成電力時間：2025/11/28 閱讀：次

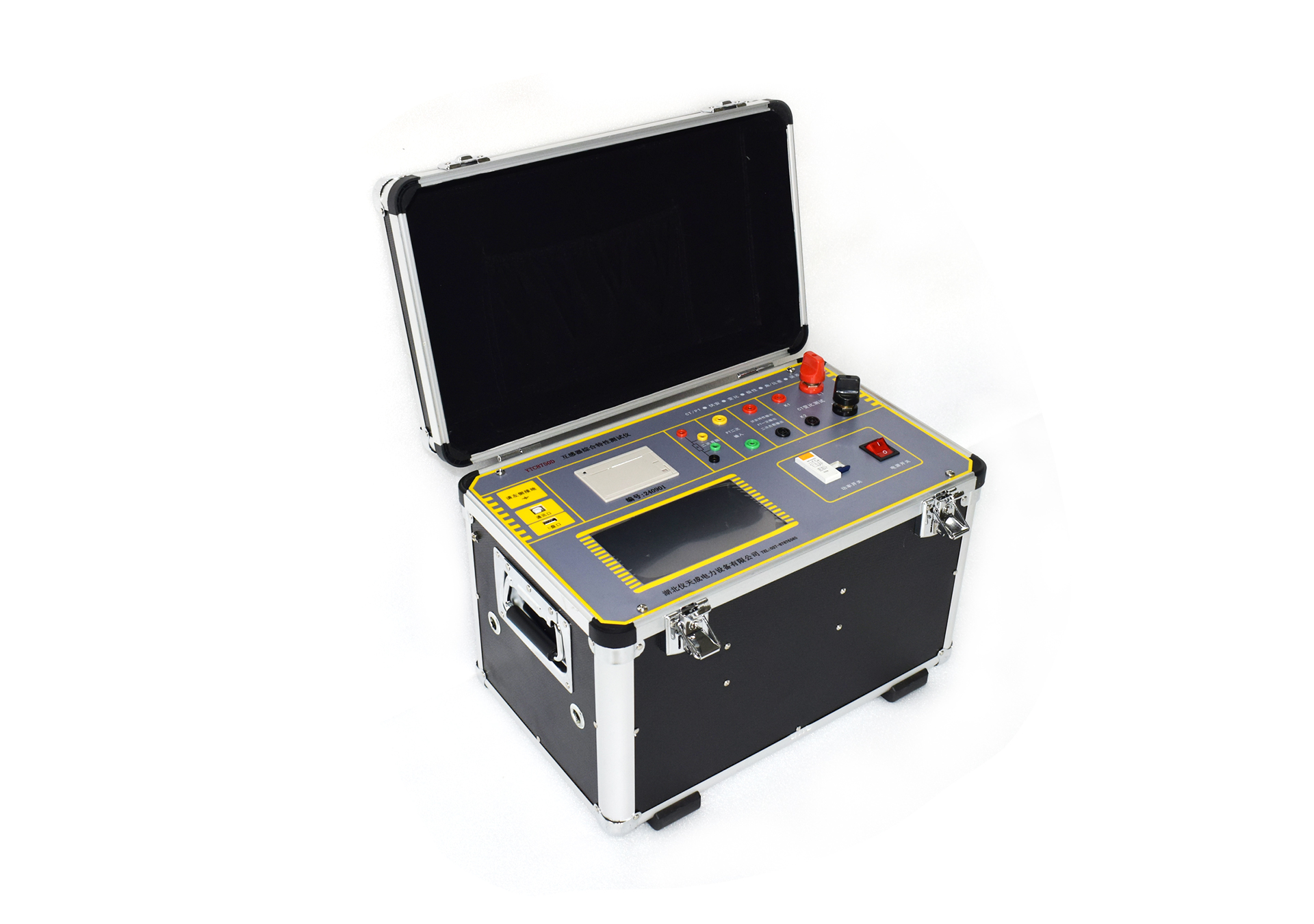

互感器作為電力系統中重要的設備，時常我們就需要對其做相應的CT、PT等測試工作，通常我們就會借助到互感器綜合特性測試儀來完成相關的測試內容，那么這款測試儀器的CT測試功能菜單是怎樣呢？下面就給大家介紹一下。

互感器綜合特性測試儀主要有CT測試、PT 測試、附加功能、數據管理和系統管理五項循環功能菜單，CT測試功能菜單介紹如下：

一、伏安測試

A. 參數設置說明

1.最大輸出電壓：設定測試過程中設備將輸出的最高電壓值，可選檔位為自動模式、30V、220V、600V、1500V、2500V。

2.最大輸出電流：設定測試過程中設備將輸出的最高電流值，額定上限為20A。

3.升壓速度：調節調壓器的電壓上升速率，可選檔位為全速、高速、中速、低速。

B. 測試接線要求

1.測試期間，被測繞組嚴禁接地，確保測試回路獨立性。

2.測試前必須將互感器與原有運行線路完全斷開，避免回路干擾。

3.測試回路存在高壓風險，試驗進行中嚴禁觸碰測試線路或插拔接線端子。

4.確認接線無誤后，閉合功率開關方可啟動試驗。

C. 試驗結果輸出

1.勵磁曲線：實時顯示當前測試數據對應的互感器勵磁特性曲線。

2.誤差曲線：實時顯示當前測試數據對應的5%或10%誤差特性曲線。

3.勵磁數據：根據預設模式輸出勵磁參數，支持全部數據、標準數據、指定數據三種模式切換。

4.誤差數據：根據預設模式輸出誤差參數，支持全部數據、標準數據兩種模式切換。

5.結果打印：可按照預設的數據輸出模式，打印對應的試驗結果報告。

二、變比測試

A. 參數設置說明

1.額定一次電流：輸入被測互感器的額定一次側電流標稱值。

2.額定二次電流：輸入被測互感器的額定二次側電流標稱值。

3.輸出電流：設定一次側輸出電流值，建議取值原則為：額定一次電流＞300A時，設定為300A；額定一次電流≤300A時，設定為額定值的50%。

4.變比誤差測試：按額定一次電流的1%、5%、20%、100%、120%五個檔位進行測試，同步顯示角差與比差數據。注意事項：勾選此功能后，手動設置的輸出電流參數將失效，設備將自動按額定一次電流的120%或設備最大輸出電流進行升流。

B. 測試接線要求

1.二次側嚴禁開路運行，未接入測試回路的二次繞組必須可靠短接。

2.測試前必須將互感器與原有運行線路完全斷開，防止交叉干擾。

3.測試回路存在高壓風險，試驗進行中嚴禁觸碰測試線路或插拔接線端子。

4.確認接線無誤后，閉合功率開關方可啟動試驗。

5.當輸出電流超過400A時，供電導線截面積不得小于2.5mm²，線徑不足將導致導線過熱，存在損壞儀器的風險。

6.持續升流狀態下儀器及導線會產生熱量積聚，需待充分冷卻后再進行下次測試，過熱運行將損壞儀器。

C. 試驗結果輸出

1.基本數據：顯示本次測試的全部基礎參數及測量結果。

2.誤差試驗數據：僅在勾選"變比誤差測試"功能時顯示，包含1%、5%、20%、100%、120%檔位下的角差與比差實測值。

3.結果打印：可按照預設的數據輸出模式，打印對應的試驗結果報告。

三、一次通流測試

A. 參數設置說明

1.額定一次電流：輸入被測互感器的額定一次側電流標稱值。

2.額定二次電流：輸入被測互感器的額定二次側電流標稱值。

3.輸出電流：設定一次側輸出電流值，額定上限為200A。

4.持續時間：設定通流測試的持續時長，最長可設置為300秒。

B. 接線及測試要求

1.二次側嚴禁開路運行，未接入測試回路的二次繞組必須可靠短接。

2.確認接線無誤后，閉合功率開關方可啟動試驗。

3.本功能不支持試驗數據存儲，若需留存結果，需在測試過程中直接執行打印操作。

互感器伏安特性變比極性綜合測試儀功能全面，操作簡便，無需外接其它輔助設備，單機即可完成所有檢測項目，值得大家試一試。

湖北儀天成電力設備有限公司
2025年11月28日
